真空热压炉真空系统根据工件的工艺要求设计

发布日期：2018-11-22 作者：点击：

　　真空热压烧结炉真空系统根据工件的工艺要求设计

　　真空热压炉是在真空状态下把工件加热到工艺要求的温度，同时压机对工件进行加压，使工件压缩成型。该炉加热方式有中频感应加热、电阻加热。炉体有侧开门、上部开盖，真空系统根据工件的工艺要求，可选一级机组（配一个机械泵）、或二级机组（配机械泵+罗茨泵）、或三级机组（配机械泵+罗茨泵+扩散泵）等。

　　真空热压炉广泛应用于军工、航空、科研及其它工业企业的制造。该设备也可适用于真空烧结。

　　真空热压炉结构说明

　　(一)炉体部分

　　炉体为立式炉壳其内层为不锈钢制成的园筒外层为碳钢。两层之间形成夹套可以通冷却水将传到炉壳上的热量带走，使炉壁温度不超过60℃，其上下法兰焊接为一个整体。中间开有红外测温孔（有保护气氛通气口），热电偶测温孔、抽气孔及观察孔，铂铑热电偶有到温自动退出装置，红外测温观察孔有玻璃气吹防雾装置，操作人员使用的观察孔设有挡板。

　　（二）炉体上是炉盖，它是有内外封头和法兰组成，中间水冷炉盖吊在启闭机构上，板动启动机构上的手柄可以将炉盖升启10－15mm，炉盖上有压头，压力传感器、排气隔膜阀及炉盖锁紧装置。

　　（三）炉底部分：它也是由内外封头和法兰组成，中间水冷，固定在炉体底部，有电极引入，下压头进气隔膜阀等组成，并装可调节高度位移传感器。　　

　　（四）真空热压烧结炉炉架上有上梁、炉架、底及立柱等组成，作为上下压头支座。　

　　（五）炉内发热元件采用石墨，保温材料采用石墨毡及石墨筒为隔热屏，上、下压头采用高强度石墨。

　　（六）液压采用电动输入方式自动调节，配有液压锁及转向阀等相关装置，压力、位移均采用数显方式。

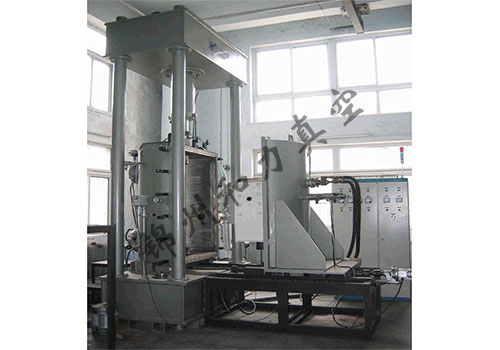

真空热压炉
